  Продукция Счетчики газа турбинные СГ-16МТ, СГ-75МТ


Счетчики газа турбинные СГ-16МТ, СГ-75МТ



Счетчики газа турбинные типа СГ-16МТ, СГ-75МТ предназначены для измерения объема плавно меняющихся потоков очищенных неагрессивных, одно- и многокомпонентных газов (природный газ, воздух, азот, аргон и др.), при использовании в установках промышленных и коммунальных предприятий для коммерческого учета. Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз.

Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).

Счетчики газа СГ регистрируют объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчик СГ может быть оснащен электронными корректорами ЕК270, ЕК260.

Отличительные особенности счетчиков газа СГ:

  • высокая надежность и точность измерения
  • низкий уровень шума при работе
  • возможность работы с электронными корректорами объема газа ЕК260, ЕК270
  • максимальное рабочее давление для СГ-16МТ - 1,6 МПа, для СГ-75МТ - 7,5 МПа

Для дистанционной передачи информации, в т.ч. на электронный корректор по температуре и давлению типа ЕК, к счетчику может быть присоединён низкочастотный датчик импульсов (геркон), срабатывающий от магнитной вставки, встроенной в младший разряд счетного механизма.


Основные технические характеристики

Параметры изделия СГ-16МТ-100 СГ-16МТ-250 /
СГ-75МТ-250		 СГ-16МТ-400 /
СГ-75МТ-400		 СГ-16МТ-650 /
СГ-75МТ-650		 СГ-16МТ-800 /
СГ-75МТ-800
Диапазоны температур окружающей среды, °С от -30 до +50 от -30 до +50, по заказу от -40 до +50
Диапазоны температур измеряемой среды, °С от -20 до +50
Максимальное рабочее давление, МПа (кгс/см²) 1,6 (16) 1,6 (16) / 7,5 (75)
Диаметр условного прохода, мм 50 80 100 150
Максимальная пропускная способность при давлении, близком к атмосферному, м³/час 100 250 400 650 800
Диапазон измерений объема газа, Qmin / Qmax 1:10 1:20, по заказу 1:30
Погрешность измерения счетчиков газа СГ-16МТ не более ±1% в диапазоне расходов от 0,2Qmax до Qmax
не более ±2% в диапазоне расходов от Qmin до 0,2Qmax
Габаритные размеры, мм - длина L 150 240 / 245 300 / 305 450 / 455
- ширина B 136 280 / 258 305 / 282 365 / 353
- высота H 220 255 / 267 275 / 291 330 / 362
Масса, кг, не более 5 13 / 17 17 / 20 32 / 45
Межповерочный интервал 5 лет
Срок службы, лет, не менее 12

Основные технические характеристики (продолжение)

Параметры изделия СГ-16МТ-1000 /
СГ-75МТ-1000		 СГ-16МТ-1600 /
СГ-75МТ-1600		 СГ-16МТ-2500 /
СГ-75МТ-2500		 СГ-16МТ-4000 /
СГ-75МТ-4000
Диапазоны температур окружающей среды, °С от -30 до +50, по заказу от -40 до +50
Диапазоны температур измеряемой среды, °С от -20 до +50
Максимальное рабочее давление, МПа (кгс/см²) 1,6 (16) / 7,5 (75)
Диаметр условного прохода, мм 150 200
Максимальная пропускная способность при входном давлении 0,005 МПа, м³/час 1000 1600 2500 4000
Диапазон измерений объема газа, Qmin / Qmax 1:20, по заказу 1:30
Погрешность измерения счетчиков газа СГ-16МТ не более ±1% в диапазоне расходов от 0,2Qmax до Qmax
не более ±2% в диапазоне расходов от Qmin до 0,2Qmax
Габаритные размеры, мм - длина L 450 / 455
- ширина B 365 / 353 430 / 424
- высота H 330 / 362 390 / 431
Масса, кг, не более 32 / 45 46 / 75
Межповерочный интервал 5 лет
Срок службы, лет, не менее 12

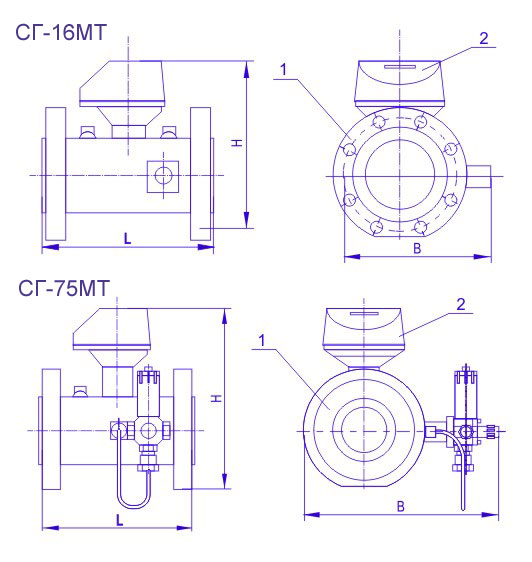

Габаритные и присоединительные размеры

  счетчик СГ

 1 - корпус
 2 - табло для снятия показаний
